تفاوت کابل برق تک فاز و سه فاز (قسمت اول)

در برق، فاز به توزیع بار اشاره دارد. تفاوت بین پاورهای تک فاز و سه فاز چیست؟ برق تکفاز یک مدار برق متناوب دو سیمه (AC) است. به طور معمول، یک سیم برق - سیم فاز - و یک سیم خنثی وجود دارد که جریانی بین سیم برق (از طریق بار) و سیم خنثی جریان دارد. برق سه فاز یک مدار برق متناوب سه سیم است که هر سیگنال AC با فاصله 120 درجه الکتریکی از یکدیگر قرار دارد.

درباره کابل nyy و نحوه تشخیص فاز و نول در زیتون کابل بیشتر بخوانید.



منازل مسکونی معمولاً توسط یک منبع تغذیه تک فاز سرویس می شوند، در حالی که تأسیسات تجاری و صنعتی معمولاً از منبع تغذیه سه فاز استفاده می کنند. یکی از تفاوت های کلیدی بین تک فاز و سه فاز این است که منبع تغذیه سه فاز بارهای بالاتر را بهتر تحمل می کند. منابع تغذیه تک فاز معمولاً زمانی که بارهای معمولی روشنایی یا گرمایش هستند، به جای موتورهای الکتریکی بزرگ استفاده می شود.



سیستم های تک فاز را می توان از سیستم های سه فاز مشتق کرد. در ایالات متحده، این کار از طریق یک ترانسفورماتور برای دریافت ولتاژ مناسب انجام می شود، در حالی که در اتحادیه اروپا مستقیماً انجام می شود. سطوح ولتاژ در اتحادیه اروپا به گونه ای است که یک سیستم سه فاز می تواند به عنوان سه سیستم تک فاز نیز عمل کند.



برق تک فاز در مقابل برق سه فاز

یکی دیگر از تفاوت های مهم بین برق 3 فاز در مقابل برق تک فاز، سازگاری در ارائه توان است. به دلیل اوج و افت ولتاژ، یک منبع تغذیه تک فاز به سادگی سازگاری یک منبع تغذیه سه فاز را ندارد. منبع تغذیه سه فاز برق را با سرعت ثابت و ثابتی ارائه می دهد.



با مقایسه برق تک فاز در مقابل برق سه فاز، منابع تغذیه سه فاز کارآمدتر هستند. یک منبع تغذیه سه فاز می تواند سه برابر یک منبع تغذیه تک فاز برق انتقال دهد، در حالی که فقط به یک سیم اضافی (یعنی به جای دو سیم، سه سیم) نیاز دارد. بنابراین، منابع تغذیه سه فاز، چه سه سیم یا چهار سیم داشته باشند، نسبت به منابع تغذیه تک فاز، از مواد رسانای کمتری برای انتقال مقدار مشخصی از توان الکتریکی استفاده می کنند.

تفاوت بین پیکربندی 3 فاز و تک فاز

برخی از منابع تغذیه سه فاز از سیم چهارم استفاده می کنند که یک سیم خنثی است. دو پیکربندی رایج سیستم های سه فاز به نام های wye و delta شناخته می شوند. یک پیکربندی دلتا فقط سه سیم دارد، در حالی که یک پیکربندی wye ممکن است سیم چهارم، خنثی داشته باشد. منبع تغذیه تک فاز دارای سیم خنثی نیز می باشد.



هر دو سیستم توزیع برق تک فاز و سه فاز دارای نقش هایی هستند که برای آنها مناسب است. اما این دو نوع سیستم کاملاً با یکدیگر متفاوت هستند.

اگر تنها مشکلات کیفیت توان توسط بارهای غیر خطی تک فاز مانند دستگاه‌های کپی و چاپگر ایجاد می‌شد، ممکن بود فکر کنیم دنیای اندازه‌گیری کیفیت توان بسیار ساده‌تر بود. با این حال، در دنیای امروزی که ما در آن زندگی می کنیم، چه در حال انجام بررسی های کیفیت برق یا عیب یابی مشکلات سیستم الکتریکی باشید، به یک تحلیلگر کیفیت برق سه فاز نیاز دارید. راه اندازی یک تحلیلگر کیفیت توان با پنج سیم ولتاژ و گیره های چهار آمپر، و سپس انتخاب از بین صفحات مختلف که بیش از ده ها پارامتر مختلف را برای اندازه گیری و ضبط ارائه می دهند، همگی می تواند ترسناک باشد. با این حال، آنالایزرهای کیفیت برق سه فاز مانند Fluke 435، به همان اندازه که قدرتمند هستند، پس از درک اصول عملکرد، استفاده از آنها ساده است.



نظارت بر کیفیت برق سه فاز ضروری است. چه مشکلات مرموز الکتریکی را عیب یابی کنید و چه خدمات اضافی به مشتری ارائه دهید، برق سه فاز است که به مشتریان تجاری و صنعتی ارائه می شود و برق سه فاز است که در سراسر یک تأسیسات توزیع می شود.



نصب آنالایزر سه فاز

مگر اینکه مشکل خاصی را عیب یابی کنید، یک مکان خوب برای شروع با یک بررسی کلی کیفیت توان، نقطه اتصال مشترک (PCC) است. PCC نقطه ای است که در آن ابزار برق و رابط مشتری رخ می دهد. برای مقاصد عملی، PCC سمت مشتری ابزار سنجش درآمد است. آنالایزرهای کیفیت توان باید در یک مکان امن در پایین دست قطع اصلی استفاده شده و با رعایت تمام شیوه های کار ایمن نصب شوند.

قبل از نصب آنالایزر سه فاز، پیکربندی سیستم توزیع را در صفحه "تنظیم" ابزار انتخاب کنید. Fluke 435 ده پیکربندی مختلف را ارائه می دهد. Wye سه فاز بیشتر در کاربردهای تجاری و صنعتی با ولتاژهای 480Y/277 یا 208Y/120 استفاده می شود. برای جلوگیری از سردرگمی در هنگام اتصال سیم‌ها، از نشانگرهای سرب رنگی برای مطابقت با ولتاژ استفاده کنید و سیم‌ها را با رنگی که در صفحه پیکربندی آنالایزر نشان داده شده است، ببندید.



همیشه برای ایمنی ابتدا سیم زمین و سپس ولتاژ و جریان باقی مانده را وصل کنید. "Scope" را فشار دهید تا اتصالات مناسب را بررسی کنید و به دنبال چرخش مناسب باشید و تأیید کنید که همه سرنخ ها به درستی متصل شده اند.





صفحه منو نمای کلی از بسیاری از عملکردهای موجود در تحلیلگر کیفیت توان را ارائه می دهد. صفحه مناسب را برای شروع نظارت بر پارامترها انتخاب کنید.

اندازه گیری و تجزیه و تحلیل داده ها

اندازه گیری و تجزیه و تحلیل داده ها را با فشار دادن Menu برای انتخاب و تنظیم پارامترهای مورد نظر برای تجزیه و تحلیل شروع کنید. صفحه نمایش ولت/آمپر/هرتز مکان خوبی برای شروع و دریافت تصویر کلی از شرایط سیستم است. یک مقدار مهم ضریب تاج (CF) نشان داده شده است. CF نسبت پیک ولتاژ به ولتاژ RMS است. میزان کاهش CF به زیر 1.4 نشان دهنده میزان مسطح شدن پیک های موج سینوسی است. امواج سینوسی که تمایل به صاف شدن دارند، اجازه نمی‌دهند خازن‌های موجود در منابع تغذیه تا حداکثر مقدار خود شارژ شوند (این خازن‌ها برای شارژ تا حداکثر ولتاژ طراحی شده‌اند). خازن هایی که به طور کامل شارژ نمی شوند می توانند منجر به مشکلاتی شوند، از قفل شدن رایانه گرفته تا هشدارهای جعلی در تجهیزات الکترونیکی. برعکس، اگر CF از 1.4 بالاتر رود، این نشان دهنده نوع دیگری از اعوجاج است، و اگر پیک ولتاژ بیش از حد بالا برود، می تواند باعث خرابی قطعه شود. توجه به این نکته مهم است که یک مولتی متر RMS به خواندن مقادیر رضایت بخش ادامه می دهد، در حالی که CF از 1.4 اسمی موج سینوسی ولتاژ خالص منحرف شده و باعث مشکلات تجهیزات شده است. به همین دلیل و دلایل مشابه دیگر، نمی توان از DMM برای عیب یابی مشکلات کیفیت برق استفاده کرد.

انتخاب Dips and Swells در منوی Fluke 435 به کاربر امکان می دهد تغییرات ولتاژ را در طول زمان مشاهده و ثبت کند. افتادگی (که در استانداردهای اروپایی به آن «افت» گفته می‌شود) و تورم، اختلالات برق نسبتاً رایج هستند. فرورفتگی ها و تورم ها، تغییرات ولتاژ کوتاه مدت هستند که در سیستم توزیع به پایین (افت) یا بالا (سوول) می انجامند. افتادگی می تواند منجر به عملکرد نامناسب تجهیزات الکترونیکی، خاموش شدن موتورها از خط شود و حتی باعث به هم خوردن یا افتادن رله ها شود. در طی یک دوره زمانی تورم می تواند به عایق آسیب برساند و باعث خرابی قطعات الکترونیکی شود.

مقایسه سیم با کابل برق



اغلب بسیار مشهود است که افراد این را وظیفه ای می دانند که بین چیزها در زندگی تفاوت قائل شوند. به طور مشابه، وقتی در مورد تفاوت بین سیم و کابل صحبت می کنیم، اغلب مردم در ابتدا نمی توانند تفاوت را تشخیص دهند. در اینجا یک تلاش کوچک برای از بین بردن این شک در مورد تفاوت بین سیم و کابل وجود دارد.

انواع سیم و کابل برق را از سیم و کابل زیتون خریداری کنید.



سیم چیست؟

در ابتدا ضروری است که اصطلاحات سیم و کابل را به طور جداگانه درک کنید. سیم، به طور کلی، یک هادی فلزی است که انعطاف پذیر است. از یک لایه نازک مس یا آلومینیوم تشکیل شده و عایق است. سیم ها به منظور حمل جریان الکتریکی در مدار عمل می کنند و به دو نوع سیم - سیم های جامد و سیم های رشته ای طبقه بندی می شوند.



از طرف دیگر، کابل یک سیم یا سیم عایق است که با یک پوشش محافظ پوشانده شده است. برای انتقال سیگنال های مخابراتی یا برق استفاده می شود. کابل ها به سه نوع کابل طبقه بندی می شوند: کابل فیبر نوری، کابل جفت پیچ خورده و کابل کواکسیال.



به طور عمده، تفاوت عمده بین سیم و کابل این است که سیم در مقایسه با کابل ها در همه جا به طور گسترده استفاده می شود.

اکنون که تفاوت اساسی بین سیم و کابل و انواع سیم و کابل را فهمیدیم، اجازه دهید این تمایز را با جزئیات بیشتری درک کنیم.



سیم های جامد:

این سیم ها اغلب به عنوان سیم های تک هسته ای یا تک رشته ای شناخته می شوند. از یک تکه سیم فلزی تشکیل شده است. تولید سیم های جامد یا تک رشته ای در مقایسه با سیم های رشته ای ارزان تر است. این سیم ها برای سیم کشی برق خانه یا سیم کشی برای تخته های نان استفاده می شود که در آن سیم ها به انعطاف پذیری کمتری نیاز دارند.



سیم های رشته ای:

این سیم‌ها از سیم‌های نازک زیادی تشکیل شده‌اند که در یک بسته پیچیده شده یا به هم پیچیده شده‌اند تا یک هادی بزرگ بسازند. هنگامی که مقاومت بالایی در برابر خستگی فلز مورد نیاز است، از سیم های رشته ای استفاده می شود. آنها در مقایسه با سیم های جامد انعطاف پذیرتر هستند. این نوع سیم ها برای نصب وسایل داخلی مانند وسایل الکترونیکی، سیم های بلندگو و برد مدار مناسب هستند.



با غواصی عمیق در تفاوت بین سیم و کابل، زمان آن رسیده است که در مورد انواع کابل ها بدانید.



کابل های فیبر نوری:

این کابل ها با استفاده از حداقل دو رشته یا صدها رشته نازک فیبر نوری در داخل یک پوشش پلاستیکی تشکیل می شوند. این کابل‌ها که اغلب به عنوان کابل‌های فیبر نوری یا کابل‌های نوری شناخته می‌شوند، بهترین استفاده را برای انتقال سیگنال‌های داده به شکل نور دارند و در مقایسه با کابل‌های برق سنتی با سرعت بیشتری حرکت می‌کنند.



کابل های جفت پیچ خورده:

این نوع کابل ها از دو هادی تشکیل شده اند که از مس تشکیل شده اند. این دو هادی به هم می پیچند تا تداخل در طول ارتباط کاهش یابد. یک هادی این کابل ها سیگنال ها را حمل می کند در حالی که کابل دیگر برای مرجع زمین نصب شده است.



کابل های کواکسیال:

اینها رایج ترین کابل هایی هستند که برای انتقال داده ها، ویدئوها و سیگنال های ارتباطی صوتی استفاده می شوند. نام "هم محور" به محور مشترک دو هادی اشاره دارد. کابل های کواکسیال که از محافظ مس و آلومینیوم با پوشش پلاستیکی بیرونی ساخته شده اند، پهنای باند بالا، نویز کم و تداخل را ارائه می دهند که به ارائه سیگنال های با کیفیت کمک می کند.



برای نتیجه گیری، تفاوت زیادی بین سیم و کابل وجود دارد، اما هر صاحب خانه یا مشتری باید بتواند با کمک این دانش اولیه در مورد سیم و کابل، تفاوت بین سیم و کابل را برطرف کند.

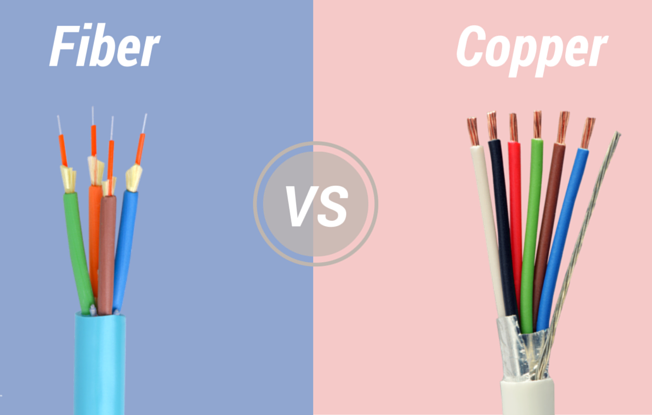

مزایای کابل فیبر نوری بر کابل مسی

در سال های اخیر آشکار شده است که فیبر نوری به طور پیوسته جایگزین سیم مسی به عنوان یک وسیله مناسب برای انتقال سیگنال ارتباطی می شود. آنها فواصل طولانی بین سیستم های تلفن محلی را در بر می گیرند و همچنین ستون فقرات بسیاری از سیستم های شبکه را فراهم می کنند. سایر کاربران سیستم عبارتند از خدمات تلویزیون کابلی، پردیس های دانشگاه، ساختمان های اداری، کارخانه های صنعتی و شرکت های خدمات  کابل برق.

سیستم فیبر نوری مشابه سیستم سیم مسی است که فیبر نوری جایگزین آن می شود. تفاوت این است که فیبر نوری به جای استفاده از پالس های الکترونیکی برای انتقال اطلاعات به خطوط مسی، از پالس های نور برای انتقال اطلاعات به خطوط فیبر استفاده می کند. نگاهی به اجزای یک زنجیره فیبر نوری درک بهتری از نحوه عملکرد سیستم در ارتباط با سیستم های مبتنی بر سیم به دست می دهد.



در یک انتهای سیستم یک فرستنده قرار دارد. این محل مبدا اطلاعاتی است که به خطوط فیبر نوری می رسد. فرستنده اطلاعات پالس الکترونیکی رمزگذاری شده از سیم مسی را می پذیرد. سپس آن اطلاعات را به پالس های نوری کدگذاری شده ای معادل پردازش و ترجمه می کند. برای تولید پالس های نور می توان از دیود ساطع نور (LED) یا دیود لیزر تزریقی (ILD) استفاده کرد. با استفاده از یک لنز، پالس‌های نور به داخل محیط فیبر نوری هدایت می‌شوند، جایی که در کابل حرکت می‌کنند. نور (نزدیک مادون قرمز) اغلب 850 نانومتر برای فواصل کوتاهتر و 1300 نانومتر برای فواصل طولانی در فیبر چند حالته و 1300 نانومتر برای فیبر تک حالته و 1500 نانومتر برای فواصل طولانی تر استفاده می شود.

برای آگاهی از قیمت سیم افشان اینجا کلیک کنید.

کابل فیبر را از نظر رول مقوایی بسیار بلند (از رول داخلی دستمال کاغذی) که داخل آن با آینه پوشانده شده است، در نظر بگیرید.

اگر یک چراغ قوه را به یک طرف بتابانید، می توانید نور را در انتهای آن ببینید - حتی اگر در گوشه ای خم شده باشد.



پالس های نور به راحتی به سمت پایین خط فیبر نوری حرکت می کنند، زیرا اصلی به نام بازتاب داخلی کل شناخته می شود. این اصل بازتاب داخلی کلی بیان می‌کند که وقتی زاویه تابش از یک مقدار بحرانی فراتر رود، نور نمی‌تواند از شیشه خارج شود، در عوض، نور به داخل بازمی‌گردد. وقتی این اصل برای ساخت رشته فیبر نوری اعمال شود، امکان انتقال اطلاعات به خطوط فیبر به شکل پالس های نور وجود دارد. هسته باید یک ماده بسیار شفاف و خالص برای نور یا در اکثر موارد نزدیک به نور مادون قرمز (850 نانومتر، 1300 نانومتر و 1500 نانومتر) باشد. هسته می تواند پلاستیکی باشد (استفاده می شود). برای فواصل بسیار کوتاه) اما بیشتر آنها از شیشه ساخته می شوند.فیبرهای نوری شیشه تقریباً همیشه از سیلیس خالص ساخته می شوند، اما برخی از مواد دیگر مانند شیشه های فلوروزیرکونات، فلورآلومینات و کالکوژنید برای کاربردهای مادون قرمز با طول موج بلندتر استفاده می شوند.

سه نوع کابل فیبر نوری معمولا استفاده می شود: تک حالته، چند حالته و فیبر نوری پلاستیکی (POF).



الیاف شیشه ای یا پلاستیکی شفاف که اجازه می دهد نور از یک سر به سر دیگر با حداقل تلفات هدایت شود.

کابل فیبر نوری به عنوان یک "راهنمای نور" عمل می کند و نور وارد شده در یک سر کابل را به انتهای دیگر هدایت می کند. منبع نور می تواند یک دیود ساطع کننده نور (LED)) یا یک لیزر باشد.



منبع نور به صورت پالسی روشن و خاموش می شود و یک گیرنده حساس به نور در انتهای دیگر کابل، پالس ها را دوباره به پالس های دیجیتال و صفر سیگنال اصلی تبدیل می کند.



حتی نور لیزری که از طریق کابل فیبر نوری می تابد در معرض از دست دادن قدرت است، در درجه اول از طریق پراکندگی و پراکندگی نور، در خود کابل. هر چه لیزر سریعتر نوسان کند، خطر پراکندگی بیشتر است. تقویت‌کننده‌های نور، که تکرارکننده نامیده می‌شوند، ممکن است برای تازه کردن سیگنال در کاربردهای خاص ضروری باشند.



در حالی که خود کابل فیبر نوری در طول زمان ارزان تر شده است - طول معادل کابل مسی هزینه کمتری در هر فوت دارد اما ظرفیت آن نیست. کانکتورهای کابل فیبر نوری و تجهیزات مورد نیاز برای نصب آنها هنوز هم گرانتر از همتایان مسی خود هستند.



کابل Single Mode یک پایه تک پایه (اکثر کاربردها از 2 فیبر استفاده می کنند) از فیبر شیشه ای با قطر 8.3 تا 10 میکرون است که دارای یک حالت انتقال است. فیبر تک حالته با قطر نسبتاً باریک که از طریق آن فقط یک حالت معمولاً 1310 یا 1550 نانومتر منتشر می شود. پهنای باند بالاتری نسبت به فیبر چند حالته دارد، اما به منبع نور با عرض طیفی باریک نیاز دارد. مترادف فیبر نوری تک حالته، فیبر تک حالته، موجبر نوری تک حالته، فیبر تک حالته.



فیبر تک مودم در بسیاری از برنامه ها استفاده می شود که در آن داده ها در چند فرکانس ارسال می شوند (WDM Wave-Division-Multiplexing) بنابراین فقط یک کابل مورد نیاز است - (تک حالت روی یک فیبر واحد)



فیبر تک حالته سرعت انتقال بالاتر و تا 50 برابر فاصله بیشتر از چند حالته را به شما می دهد، اما هزینه بیشتری نیز دارد. فیبر تک حالته هسته بسیار کوچکتری نسبت به چند حالته دارد. هسته کوچک و تک موج نور عملاً هرگونه اعوجاج ناشی از همپوشانی پالس های نور را از بین می برد و کمترین تضعیف سیگنال و بالاترین سرعت انتقال را در بین هر نوع کابل فیبری ایجاد می کند.



فیبر نوری تک حالته یک فیبر نوری است که در آن فقط حالت محدود پایین‌ترین مرتبه می‌تواند در طول موج مورد نظر معمولاً 1300 تا 1320 نانومتر منتشر شود.

کابل چند حالته قطر کمی بزرگتر دارد، با قطرهای رایج در محدوده 50 تا 100 میکرون برای جزء حمل سبک (در ایالات متحده رایج ترین اندازه 62.5um است). اکثر برنامه هایی که در آنها از فیبر چند حالته استفاده می شود، از 2 فیبر استفاده می شود (WDM به طور معمول در فیبر چند حالته استفاده نمی شود). POF یک کابل پلاستیکی جدیدتر است که عملکردی مشابه کابل شیشه ای را در مسیرهای بسیار کوتاه، اما با هزینه کمتر، نوید می دهد.



فیبر چند حالته پهنای باند بالایی در سرعت های بالا (10 تا 100 مگابایت - گیگابیت تا 275 متر تا 2 کیلومتر) در فواصل متوسط ​​به شما می دهد. امواج نور در مسیرها یا حالت‌های متعددی پراکنده می‌شوند که از هسته کابل معمولاً 850 یا 1300 نانومتر عبور می‌کنند. قطر هسته فیبر چند حالته معمولی 50، 62.5 و 100 میکرومتر است. با این حال، در مسیرهای کابلی طولانی (بیشتر از 3000 فوت [914.4 متر)، مسیرهای متعدد نور می تواند باعث اعوجاج سیگنال در انتهای گیرنده شود و در نتیجه انتقال داده نامشخص و ناقص باشد، بنابراین طراحان اکنون فیبر حالت تک حالت را در برنامه های جدید با استفاده از گیگابیت فرا می خوانند. و فراتر.

استفاده از فیبر نوری به طور کلی تا سال 1970 در دسترس نبود، زمانی که Corning Glass Works توانست فیبری را با تلفات 20 دسی بل در کیلومتر تولید کند. تشخیص داده شد که فیبر نوری برای انتقال مخابراتی تنها در صورتی امکان پذیر است که بتوان شیشه را چنان خالص ساخت که تضعیف آن 20dB/km یا کمتر باشد. یعنی 1% از نور پس از طی 1 کیلومتر باقی می ماند. میرایی فیبر نوری امروزی بسته به فیبر نوری مورد استفاده از 0.5dB/km تا 1000dB/km متغیر است. محدودیت های میرایی بر اساس کاربرد مورد نظر است.



از زمان اولین نصب تجاری سیستم فیبر نوری در سال 1977، کاربردهای ارتباطات فیبر نوری با سرعت زیادی افزایش یافته است. شرکت های تلفن امروزی از فیبر نوری در سراسر سیستم خود به عنوان ستون فقرات معماری و به عنوان ارتباط راه دور بین سیستم های تلفن شهری استفاده می کنند.



شرکت های تلویزیون کابلی نیز شروع به ادغام فیبر نوری در سیستم های کابلی خود کرده اند. خطوط تنه ای که دفاتر مرکزی را به هم متصل می کنند به طور کلی با فیبر نوری جایگزین شده اند. برخی از ارائه دهندگان آزمایش با فیبر را با استفاده از فیبر/هیبرید کواکسیال آغاز کرده اند. چنین ترکیبی امکان ادغام فیبر و کواکسیال را در یک محل همسایگی فراهم می کند. این مکان که گره نامیده می شود، گیرنده نوری را فراهم می کند که تکانه های نور را به سیگنال های الکترونیکی تبدیل می کند. سیگنال‌ها سپس می‌توانند از طریق کابل کواکسیال به خانه‌های فردی ارسال شوند.



شبکه‌های محلی (LAN) گروهی از رایانه‌ها یا سیستم‌های رایانه‌ای هستند که به یکدیگر متصل شده‌اند و به نرم‌افزار برنامه‌ها یا پایگاه‌های داده مشترک اجازه می‌دهند. کالج‌ها، دانشگاه‌ها، ساختمان‌های اداری و کارخانه‌های صنعتی، فقط به نام چند مورد، همگی از فیبر نوری در سیستم‌های LAN خود استفاده می‌کنند.



شرکت های برق گروهی در حال ظهور هستند که شروع به استفاده از فیبر نوری در سیستم های ارتباطی خود کرده اند. اکثر شرکت های برق در حال حاضر دارای سیستم های ارتباطی فیبر نوری برای نظارت بر سیستم های شبکه برق خود هستند.



راهنمای خرید کابل هادی چند هسته ای

وقتی زمان سرمایه‌گذاری است که بر تداوم کسب‌وکار طولانی‌مدت، زمان به‌روزرسانی و اثربخشی تأثیر می‌گذارد، می‌خواهید مطمئن شوید که آن را به درستی انجام داده‌اید. جای کمی برای خطا یا حدس و گمان وجود دارد.



مانند بسیاری از خریدهای مهم محصول، هنگام خرید کابل های چند رسانا، ترفند این است که تعادل مناسب بین هزینه و عملکرد را پیدا کنید.



با یادگیری هرچه بیشتر در مورد این کابل ها قبل از تصمیم گیری برای خرید، از دردسر کشف دیرهنگام (احتمالاً در هنگام نصب) جلوگیری می کنید که در نهایت راه حلی که انتخاب کرده اید بهترین گزینه نبوده است. این کشف می تواند منجر به کار مجدد و خرج بیش از حد و همچنین خرابی سیستم و خرابی برنامه ریزی نشده شود.

برای خرید سیم ارت روکش دار به زیتون کابل مراجعه کنید.

همه کابل های چند هادی یکسان ایجاد نمی شوند. تصمیماتی که می گیرید نباید صرفاً بر اساس قیمت باشد - برنامه و محیط شما نیز باید در نظر گرفته شود. آنها به شما کمک می کنند تا نوع ساخت کابل و مواد مورد نیاز خود را برای نتایجی که می خواهید تعیین کنید.



اما ابتدا، کابل چند رسانا چیست؟

از قطعات الکترونیکی کوچک گرفته تا کاربردهای اتوماسیون کارخانه، کابل های چند رسانا و سیم افشان را می توان در همه جا پیدا کرد. آنها به طور ایمن سیگنال ها و توان الکتریکی را از طریق یک کابل برای کنترل برنامه ها منتقل می کنند.



برای انجام این کار، کابل های چند رسانا، چندین هادی عایق را در داخل یک ژاکت به هم می آورند. ممکن است اصطلاح "کابل چند جفت" را نیز بشنوید، که به نوعی کابل چند رسانا اشاره دارد که برای محافظت در برابر تداخل الکترومغناطیسی و تداخل با چرخاندن هادی های عایق به صورت جفت قبل از قرار گرفتن در داخل یک ژاکت طراحی شده است.

کابل های چند رسانا را در موارد زیر خواهید یافت:



تاسیسات تولید مواد غذایی و نوشیدنی، اتصال چیزهایی مانند ماشین آلات، ربات ها، خطوط مونتاژ، سیستم های نقاله، و سیستم های کنترل

کارخانه ها و آسیاب ها، تجهیزات اتصال مانند کوره ها، روشنایی و عناصر حرارتی

تولید ماشین ابزار، جرثقیل ها و بالابرها و همچنین سیستم های نقاله و حمل و نقل

کارخانه های خودروسازی که برای تجهیزات پردازش و سیم کشی سینی استفاده می شود

برنامه های HVAC، کنترل مواردی مانند سرعت موتور و تنظیمات روشن/خاموش برای VFD ها، پمپ ها و کمپرسورها

از آنجایی که آنها در بسیاری از کاربردها - به عنوان کابل های کنترل، کابل های VFD، کابل های روباتیک و موارد دیگر - استفاده می شوند - کابل های چند رسانا یکی از رایج ترین انواع کابل ها هستند. آنها نقش مهمی در ارتباطات متصل روزانه ما دارند.



انتخاب کابل چند هادی مناسب - چه سوالاتی باید بپرسیم

چگونه می توانید کابل چند هادی مناسب را برای برنامه خود مشخص کنید؟ ابتدا محیط خود را در نظر بگیرید. سپس، یک کابل چند رسانا ساخته شده برای آن تنظیم را انتخاب کنید. چهار جزء تشکیل دهنده این کابل ها - هادی ها، عایق ها، محافظ ها و پوشش ها - به طور مستقیم بر کارکرد کابل در کارخانه یا تأسیسات شما تأثیر می گذارد.



قبل از تصمیم گیری برای خرید، این سوالات را در مورد محیط اطراف خود از خود بپرسید. پاسخ های شما شما را به سمت انتخاب درست راهنمایی می کند.



1. آیا دمای بسیار بالایی در گیاه شما وجود دارد؟

اگر گرمای زیاد یک اتفاق عادی است، پس به عایق کابل و مواد ژاکت توجه ویژه ای داشته باشید.



در کارخانه‌ها یا کارخانه‌ها - یا حتی در کاربردهایی که تجهیزات پخت، روشنایی یا عناصر گرمایشی در نزدیکی آن قرار دارند - دمای بالا ممکن است بر عملکرد کابل تأثیر بگذارد.



برای جلوگیری از گرمای بیش از حد، ذوب شدن یا سایر مسائل، یک کابل چند رسانا با عایق و یک ژاکت طراحی شده برای مقاومت در برابر محیط های با گرمای زیاد انتخاب کنید. مواد کابلی مانند TPE (الاستومر ترموپلاستیک) و سیلیکون می توانند در برابر دماهای بالا محافظت کنند، عمر طولانی را تضمین کنند و از آسیب ناشی از گرما محافظت کنند.



فر صنعتی

همیشه به حداکثر دمای نامی کابل اشاره کنید (که عمدتاً بر اساس مواد سازنده آن است) و شرایط بالقوه "بیش از حد دما" را در برنامه خود در نظر بگیرید. همچنین توجه داشته باشید که بسیاری از طرح های کابل بسته به کاربرد، بیش از یک "حداکثر درجه حرارت" خواهند داشت، برای مثال یک کابل چند رسانا با عایق PVC می تواند در استفاده ثابت تا 221 درجه فارنهایت (105 درجه سانتیگراد) درجه بندی شود، اما فقط تا 194 درجه فارنهایت (90 درجه سانتیگراد) برای کاربردهای انعطاف پذیر و مبتنی بر حرکت.



2. آیا مواد شیمیایی، روغن ها، روان کننده ها یا خنک کننده ماشین آلات در کارخانه شما وجود دارد؟

اگر چنین است، پس به پوشش کابل توجه ویژه ای داشته باشید. مواد مناسب کابل شما را از مایعات خشن و مواد شیمیایی محافظت می کند.

فقط به این دلیل که مواد شیمیایی، روغن‌ها، روان‌کاری و/یا خنک‌کننده ماشین‌آلات در کارخانه‌ها و محیط‌های غذا و نوشیدنی رایج هستند، به این معنا نیست که همه کابل‌های چند رسانا برای مقاومت در برابر آنها طراحی شده‌اند. وجود آنها باید در انتخاب کابل شما نقش داشته باشد.



برای حفظ انعطاف‌پذیری، کابل‌های چند رسانا حاوی نرم‌کننده‌هایی در داخل ترکیبات عایق خود هستند. اگر این نرم‌کننده‌ها از طریق جذب با مواد شیمیایی، روغن‌ها یا روان‌کننده‌های خشن تماس پیدا کنند، تخریب کابل، خرابی عملکرد و خرابی احتمالی رخ می‌دهد. وقتی این اتفاق بیفتد، نمی‌توان آن را واگرد کرد.



چند نمونه از آسیب های احتمالی ناشی از قرار گرفتن در معرض مواد شیمیایی یا روغن عبارتند از:



تورم، که باعث افزایش قطر کابل می شود

نرم شدن یا ذوب شدن که منجر به از بین رفتن انعطاف و ازدیاد طول کابل می شود

تغییر رنگ، که در نهایت می تواند منجر به ترک خوردن شود

سخت شدن یا ترک خوردگی، که همچنین منجر به از دست دادن انعطاف پذیری کابل و ازدیاد طول می شود

در این محیط‌ها، انتخاب کابلی با ژاکتی که برای مقاومت در برابر این مایعات طراحی شده باشد، مانند کابلی که از پلی اورتان (PUR) ساخته شده است، مهم است. در مقابل روغن ها و مواد شیمیایی بهتر از سایر مواد پوشش دهنده، از جمله پلی وینیل کلرید معمولی یا پی وی سی مقاومت می کند (اگرچه PVC نیز توانایی مقاومت در برابر روغن و اسید را در محیط های خاص دارد).



3. چه نوع سطوحی در نزدیکی کابل وجود دارد؟

آیا روی سطح ناهموار یا نزدیک آن نصب می شود؟ آیا چیزی با آن برخورد خواهد کرد؟ اگر چنین است، کابل شما به ژاکتی نیاز دارد که بتواند در برابر این سایش مقاومت کند.



در محیط‌هایی که سایش وجود دارد، کابل‌ها می‌توانند زمانی که روکش‌های آن‌ها برای محافظت از محافظ و هادی‌های داخل آن‌ها خیلی نازک یا نرم باشد، از کار بیفتند. به دنبال ژاکت های کابل PUR سنگین باشید که در برابر برش یا پوشیدن در برابر ساییدگی روی سطوح ناهموار مقاومت می کنند. اگر کابل با مواد مناسب پوشانده شود، تعداد ضربات بسیار زیادی نیاز است تا باعث شود عایق کابل از بین برود.



کابل به دلیل سایش پاره شد

4. آیا رطوبت یا رطوبت در گیاه شما امکان پذیر است؟

اگر کابل ها در محیط های مرطوب - یا در مکان هایی با رطوبت بالا - استفاده شوند، ممکن است خوردگی یک نگرانی باشد. انتخاب مواد هادی مناسب می تواند عملکرد را در این شرایط بهبود بخشد.



هادی‌های مسی لخت در اکثر سایت‌های صنعتی امروزی مناسب هستند و برای استفاده در کاربردهای جوشکاری اولتراسونیک مناسب هستند، اما مس قلع‌شده (پوشیده شده با آلیاژ فلز) برای کاربردهای مرطوب و با رطوبت بالا مناسب‌تر است و لحیم کاری بسیار آسان است. هر دو عملکرد مشابهی دارند، اما هادی های مسی قلع دار در محیط های تولید و فرآیند دوام بیشتری خواهند داشت.

چطور طول عمر کابل های انعطاف پذیر را بهبود دهیم؟

اگر اجزای سیستم کابل تراک به درستی نصب نشده باشند، کابل‌های انعطاف‌پذیر غالباً ممکن است آسیب ببینند یا ببندند. نحوه رسیدگی به طول عمر کابل را بیاموزید.



با توجه به هزینه کابل‌های انعطاف‌پذیر بالا، باید به تفاوت‌های ظریف در نحوه کارکرد و نصب کابل‌ها در مسیر کابل (C-Track، Drag Chain و غیره) دقت لازم مبذول شود. اطلاعات در این مورد به آسانی در اینترنت از منابع متعددی در دسترس است که همگی در مجموع و ماهیت آن موافق هستند.



با این حال، یک یا دو بار در سال یک کابل بسیار آسیب دیده (معمولاً با چوب پنبه‌باز) برای معاینه دریافت می‌کنیم. گاهی اوقات چیزی یاد می گیریم که می توانیم از آن برای بهبود طرح های خود استفاده کنیم، اما خیلی بیشتر

اغلب، چیزی که متوجه می‌شویم این است که سیم‌کشی نامناسبی روی دستگاه وجود داشته است.

به جای تکرار همه ملاحظات اساسی، این مقاله بر رایج ترین علل ریشه ای خرابی زودرس کابل تمرکز می کند.

شرکت زیتون کابل در زمینه تولید و فروش انواع سیم و کابل فعالیت می کند.



بستن چوب پنبه چیست و علت آن چیست؟

زمانی گفته می‌شود که کابل از طریق جابجایی یا حرکت مکرر ظاهر خود را از شکل ظاهری مستقیم به کاملاً مواج تغییر می‌دهد و چیزی شبیه به یک چوب پنبه‌باز سنتی است.

علت ظاهر شدن چوب پنبه بستن به دلیل جابجایی یا مهاجرت هادی ها از موقعیت اصلی خود به موقعیت جدید است و در نتیجه باعث جابجایی سایر عناصر و در نتیجه ظاهر شدن پیچ چوب پنبه می شود.

مطابق شکل 1، کابل بالا یک وضعیت چوب پنبه بستن قابل توجهی را نشان می دهد در حالی که کابل پایین به تازگی شروع به بسته شدن کرده است.

برای مشاهده قیمت انواع کابل کواکسیال اینجا کلیک کند.



منطقه آرام را دست کم نگیرید

ثانیاً، منطقه ساکت یک طول کابل است که از سینی کابل خارج می شود، جایی که کابل پشتیبانی می شود و می تواند از چرخش ها و خمیدگی های شعاع کوچک دور بماند.



به طور گسترده ای درک شده است که وقتی یک کابل چند رسانا در زاویه 180 درجه خم می شود، هادی های واقع در داخل شعاع خم تحت فشار قرار می گیرند (یعنی کوتاه تر می شوند) و هادی ها در خارج از شعاع خم شدن تحت فشار قرار می گیرند. گسترش (یعنی طولانی شدن).



اکنون این نیروهای فشرده‌سازی و انبساط را در یک محیط پویا در نظر بگیرید که در آن کابل به سمت پایین و جلو حرکت می‌کنند، زیرا کابل تحت خمش نورد قرار دارد. چیزی که خیلی ها متوجه نمی شوند این است که این نیروها در محل خم شدن موضعی نیستند.



طول عمر کابل های انعطاف پذیر بالا را بهینه کنید



این نیروها به راحتی می توانند چندین فوت را طی کنند. مشکل زمانی رخ می دهد که نیروهایی که در جهت خاصی حرکت می کنند با محدودیتی مواجه می شوند که انتشار طبیعی نیروها را متوقف می کند و سپس در جهت مخالف منعکس می شوند. گیره ها، کانکتورها، خم ها همگی می توانند چنین محدودیت هایی را ایجاد کنند.

به انداختن یک سنگریزه کوچک در مرکز یک استخر بزرگ فکر کنید. یک موج کوچک تشکیل می شود و در همه جهات موج می زند. اگر سنگریزه به اندازه کافی کوچک و استخر به اندازه کافی بزرگ باشد، امواج قبل از رسیدن به کناره ها کاملاً از بین می روند. حالا همان سنگریزه را به سینک آشپزخانه ببرید و رها کنید.



امواج حاصل به طرفین سینک می روند و در جهت مخالف منعکس می شوند. مورد اول هدف منطقه آرام است. ما می خواهیم نیروها به طور طبیعی توسط ساختار کابل قبل از رسیدن به محدودیت کاهش یابد.



اکنون به یاد داشته باشید که ما واقعاً در مورد یک رویداد واحد صحبت نمی کنیم. در اکثر مسیرها، آنها به طور مکرر به جلو و عقب چرخانده می شوند و این امکان را می دهد که نیروها در هر نقطه معینی افزایشی باشند.



در چنین حالتی، یک یا چند هادی با توجه به تمام این نیروها، طول اضافی ایجاد می کنند. این هادی‌ها طول اضافی را می‌گیرند و سعی می‌کنند به سمت بیرون حرکت کنند و هادی‌هایی که اکنون کوتاه‌تر هستند، سعی می‌کنند به محور خنثی جدید کابل تبدیل شوند.



هنگامی که این اتفاق می افتد، چوب پنبه بستن شروع می شود و با هر چرخه متوالی خم شدن بدتر می شود. بنابراین یک منطقه آرام چقدر باید باشد؟ در اینجا ممکن است پاسخ های متفاوتی از افراد دریافت کنید. می توانید مقادیر طول منطقه آرام را پیدا کنید که باید حداقل 15 برابر OD کابل تا 50 برابر باشد.



در حقیقت، هیچ مقدار واحد خوبی وجود ندارد که برای هر سناریوی نصب بهینه باشد. عوامل مختلفی مانند تعداد هادی ها، اندازه AWG، محافظ و طول کابل باید در نظر گرفته شود.



به طور خلاصه، هر چه کابل سنگین‌تر و پیچیده‌تر باشد، منطقه ساکت باید طولانی‌تر باشد. به خصوص برای مسیرهای طولانی تر، از کابل هایی با بیش از 2 لایه کابل اجتناب کنید.



اجرای کابل‌های هادی سه تا 30 نسبت به کابل‌های هادی دو تا 45 بسیار راحت‌تر است. برعکس، برای کابل‌های کم رسانا، می‌توان به یک منطقه آرام کوتاه‌تر جذب شد.

به مشخصات شعاع خمش احترام بگذارید

خم شدن کابل، به ویژه خم های محکم، می تواند باعث ایجاد محدودیت در توانایی کابل ها برای اجازه دادن به تنش ها برای برابر کردن نیروها شود. غیرمعمول نیست که کسی نحوه مسیریابی و پوشاندن کابل را برای رسیدن به نقطه تشخیص در نظر بگیرد تا بتواند مشخصات شعاع خمش کابل (و منطقه ساکت) را برآورده کند.



وسوسه این است که این مشخصات را به عنوان "مشخصات نرم" ببینیم و مصالحه کنیم. اغلب اوقات این می تواند منجر به خرابی زودرس کابل شود.



چیزی که می‌تواند در ارزان‌تر کردن و آسان‌تر کردن نصب به‌عنوان یک معاوضه خوب به نظر برسد، می‌تواند منجر به از کار افتادن دستگاه به دلیل خرابی کابل شود، جایی که هزینه خرابی و مجموعه کابل‌های جایگزین بسیار بیشتر از هزینه اضافی برای «انجام درست» است.



در صورت لزوم، حلقه‌های سرویس و/یا تکیه‌گاه‌های کابل را در نظر بگیرید تا کابل روی دستگاه را بپوشانید تا تمام مشخصات نصب را برآورده کند. بدانید که کابل تنها یک تکه از یک سیستم پیچیده است



نقشی که اتصال دهنده ها و گیره ها می توانند در عملکرد یک سیستم مسیر کابلی داشته باشند، اغلب نادیده گرفته می شوند.



هنگام آماده سازی کابل برای پایان دادن به کانکتور، آیا هادی ها همه به یک طول بریده می شوند یا طول هر کدام بر اساس جایی که در کانکتورها قرار می گیرد تنظیم می شود (یا بدتر از آن، هیچ کار استانداردی ایجاد نشده است، بنابراین اپراتورهای مختلف هستند. انجام فسخ متفاوت از یکدیگر)؟



آیا کابل به گونه ای بسته می شود که هندسه گرد هسته کابل بهم ریخته شود؟ نکته ای که در اینجا وجود دارد این است که وقتی یک کابل از کار می افتد، تمرکز بر روی کابل و نادیده گرفتن سایر جنبه های سیستم بسیار رایج است.



واقعیت این است که تمام اجزای یک سیستم مسیر کابلی باید به درستی طراحی و نصب شوند تا بتوانند برای مدت طولانی به طور قابل اعتماد کار کنند. بنابراین به یاد داشته باشید، اقدامات لازم را انجام دهید تا اطمینان حاصل شود که کابل های شما طول عمر خود را حفظ می کنند و برای کاهش هزینه ها از برش های کوتاه چشم پوشی نکنید.

منبع: https://www.lapptannehill.com/news/post/alphawire-optimizing-lifetime-of-high-flex-cables







کابل ولتاژ بالا چیست؟

کابل ولتاژ بالا چیست؟

آیا تا به حال به یک سازه بزرگ نگاه کرده اید و فکر کرده اید که چگونه نیرو می گیرد؟ تیم زیتون کابل، چه باور کنید چه نه، این کار را با تک تک برنامه ها انجام می دهد. از سیم‌کشی لوازم خانگی تا کاربردهای بسیار ولتاژ بالا، تیم ما به طور مداوم با برنامه‌های کاربردی در انواع سطوح مختلف قدرت، برای طیف گسترده‌ای از صنایع مختلف سروکار دارد. این وبلاگ برخی از مهم ترین اطلاعات در مورد برخی از بادوام ترین و محافظت شده ترین محصولات کابل کشی را توضیح می دهد.



سیم ولتاژ بالا کابل ولتاژ بالا نوار مسی محافظ

یک سیم ولتاژ بالا که معمولاً به عنوان کابل HV شناخته می شود، برای انتقال برق در سطح ولتاژ بسیار بالا استفاده می شود. این کابل های بسیار بادوام معمولاً در دو ساختار مختلف تولید می شوند. اولین نوع ساخت شامل کابل‌های زیرزمینی است که معمولاً دارای عایق هستند، که بر خلاف کابل‌های سر خطی است که فاقد عایق هستند.

برای آگاهی از قیمت کابل برق کلیک کنید.



برنامه های سیم کشی ولتاژ بالا یکی از سخت ترین انواع کاربردها برای منبع هستند. برخی از این کاربردها عبارتند از ابزار، انتقال جریان مستقیم برق و سیستم های جرقه زنی. بزرگترین مشکلی که از این نوع کاربردها ناشی می شود، خراب شدن عایق کابل است که در اثر استرس ولتاژ بالا، ازن یا ردیابی ایجاد می شود.



محافظ سیم ولتاژ بالا

محافظ یکی از مهم ترین عوامل در برنامه است و این سپرها معمولاً در دو پیکربندی استاندارد ارائه می شوند. این سازه ها محافظ نوار مسی محبوب و کابل های سیمی کمتر شناخته شده (سپر فلزی) هستند.



هر سپر برای اهداف متفاوتی مورد استفاده قرار می گیرد و هنگامی که این سپرها با انواع عایق ها و ژاکت ها ترکیب می شوند، حتی محافظت بیشتری را ارائه می دهند. محافظ سیم زمانی که به ولتاژهای بالاتر می رسد مشکل می شود زیرا هدف اصلی آن متوقف کردن EMI است، اما معمولاً فقط برای برنامه های داده و ارتباطات استفاده می شود.

برای خرید کابل کواکسیال از زیتون کابل اقدام کنید.



هنگامی که سیم های فشار قوی بالای 2 کیلو ولت با زمین یا یک جسم متصل به زمین تماس پیدا می کنند، ناگزیر باعث تخلیه و خراب شدن عایق می شود. این موضوع به این دلیل است که برای همه کابل‌های بیش از 2 کیلو ولت، برای احتیاط‌های ایمنی آشکار، یک استاندارد صنعتی است که دارای محافظ مورد نیاز باشد. این سپرها، همانطور که در بالا ذکر شد، می توانند در سبک های مختلف تولید شوند و اهداف مختلفی را انجام دهند.

سپرهای نوار مسی

محافظ نوار مسی میدان الکتریکی ایجاد می کند و به انتقال جریان های نامتعادل کمک می کند. هنگامی که کابل اتصال کوتاه دارد، می توان از آن به عنوان یک حلقه استفاده کرد که به تخلیه کابل کمک می کند. عملکرد اصلی برابر کردن میدان الکتریکی است. محافظ نوار مسی نیز در زمین شدن جریان اتصال کوتاه نقش دارد. در نهایت، محافظ نوار مسی روی کابل های ولتاژ بالا معیاری است که برای کمک به بهبود توزیع میدان الکتریکی استفاده می شود.





سپرهای فلزی

بخش فلزی ساختار ولتاژ بالا برای ایجاد مقاومت کم بین جریان جریان و زمین ضروری است. با دشوار شدن روزافزون چنین ولتاژهای بالایی، ممکن است تعدادی از مشکلات به وجود بیاید، به خصوص در داخل محافظ ها، زیرا این کابل ها معمولاً نمی توانند بیش از چند میلی آمپر جریان جریان را تحمل کنند.



یکی دیگر از جنبه های مهم که باید در مورد سپرهای فلزی به خاطر بسپارید، میزان فلز مورد نیاز است. این فلز نوعی محافظ پشتیبان است که به حفظ یکپارچگی کابل در صورت بروز هرگونه نقص در طول عمر کابل کمک می کند. این یک عامل تعیین کننده برای بسیاری از افراد در صنعت است زیرا فلز بیشتر در محافظ به طور اجتناب ناپذیری قیمت کابل و جریان کلی جریان را افزایش می دهد.







انواع مختلف سازه های محافظ سیم فشار قوی:

محافظ سیم XLPE-PVC

محافظ نوار مسی XLPE-PVC

محافظ نوار مسی EPR-CPE

محافظ نوار مسی پی وی سی EPR



این ترکیبات مختلف با هادی های متعدد و درجه حرارت های مختلف (90 درجه سانتیگراد و 105 درجه سانتیگراد) نیز موجود است. تغییرات مختلف، دسته سیم‌کشی فشار قوی را بسیار قابل اعتماد می‌کند، زیرا آن‌چنان انتخاب گسترده‌ای از محصولات مختلف را در اختیار مشتریان قرار می‌دهد که می‌توانند راه‌حلی برای کاربرد خود پیدا کنند، و به طور بالقوه حتی یک جایگزین قابل اعتماد.

مقایسه ساخت و ساز ولتاژ بالا

محافظ سیم XLPE-PVC



کابل سیمی پوشش دار PVC عایق بندی شده MV90 XLPE 5kV - 35kV



محافظ نوار مسی EPR-CPE



کابل ولتاژ بالا نوار مسی محافظ

هادی فشرده مسی لخت نرم، کلاس B در ASTM B496.

سپر هادی پلی اتیلن شبکه ای نیمه هادی (XLPE).

مس بدون پوشش نرم و نرم جامد به ازای ASTM B3، به صورت مارپیچ اعمال شده و با فاصله یکنواخت.

عایق پلی اتیلن شبکه ای نیمه هادی (XLPE).

ژاکت ترکیبی پلی وینیل کلراید (PVC) مقاوم در برابر نور خورشید و مقاوم در برابر شعله.

هادی مسی لخت نرم آنیل شده، کلاس B در ASTM B496

سپر هادی پلی اتیلن شبکه ای نیمه هادی (XLPE).

عایق گرماسخت اتیلن پروپیلن لاستیک (EPR).

سپر عایق XLPE

نوار مسی لخت نرم آنیل شده، ضخامت 5 میل، حداقل همپوشانی 25% + نوار چسب مناسب.

ژاکت ترکیبی پلی اتیلن کلردار (CPE) مقاوم در برابر روغن، مقاوم در برابر شعله سیاه

کاربردهای سیم ولتاژ بالا



مدارهای توزیع برق و توزیع اولیه در تاسیسات صنعتی، تاسیساتی و تجاری.

سیستم اکستروژن True Triple و سیستم حمل و نقل بسته مواد خام، برای از بین بردن هرگونه تماس با محیط، تا پایان فرآیند اکستروژن.

مدارهای قدرت در نیروگاه های تولیدی که در آن خط تا جریان خطای زمین در محدوده قابلیت های محافظ است.

ممکن است در مکان‌های مرطوب یا خشک، نصب شده در سینی‌های کابل، راهروها، کانال‌ها و هوای آزاد، به صورت هوایی یا به طور مستقیم دفن شده طبق مجوز NEC استفاده شود.





سیم و کابل فشار قوی یکی از متنوع ترین و قدرتمندترین محصولات الکتریکی موجود در بازار است. با پیکربندی‌های متعددی که برای برخی از سخت‌گیرانه‌ترین کاربردها در هر صنعت در دسترس است، محصولات سیم‌کشی ولتاژ بالا به طور مداوم برخی از قابل اعتمادترین کابل‌هایی هستند که در حال حاضر در دسترس هستند. تیم ما چندین سال است که سیم و کابل فشار قوی را تامین می‌کند و می‌تواند به هر سوال یا نگرانی شما پاسخ دهد.



منبع: https://www.sycor.com/blog/post/high-voltage-wire/

5 روش برای تشخیص سایز کابل (قسمت دوم)

در مقاله قبل دو روش برای تشخیص سایز و اندازه کابل را با هم بررسی کردیم. امروز نیز در ادامه این مقاله به مرور و بررسی 3 روش مهم دیگر می پردازیم. درادامه با ما همراه باشید.

شرکت زیتون کابل در زمینه فروش سیم و کابل و انواع کابل پاور فعالیت کرده و سابقه درخشانی دارد.



استفاده از اندازه کابل برق

3. چگونه اندازه کابل برق را اندازه گیری می کنید؟

اندازه گیری اندازه کابل برق می تواند گاهی گیج کننده و چالش برانگیز باشد. به همین دلیل است که هنگام اندازه‌گیری آن باید همیشه مراقب باشید، زیرا انتخاب اندازه سیم یا کابل مناسب هنگام اندازه‌گیری سیم برای تاسیسات الکتریکی بسیار مهم است. اندازه اشتباه سیم برای بارهای بزرگتر جریان ممکن است هرج و مرج ایجاد کند و ائتلاف ها را گیج کند و منجر به خرابی تجهیزات الکتریکی، آتش سوزی خطرناک و صدمات جدی شود.

از این رو، خوب است روشن شود که از نظر علمی، همه هادی ها، سیم ها و کابل ها (به غیر از ابررساناها) مقداری مقاومت دارند.



این مقاومت معمولاً مستقیماً متقارن با طول و متقارن متقارن با قطر رسانا است. این به این دلیل است که هر زمان که جریان از یک هادی عبور می کند، افت ولتاژ در آن هادی رخ می دهد. معمولا افت ولتاژ ممکن است برای طول های کوچک رسانا رها شود. با این حال، در مورد هادی های با کالیبر پایین و طول بلند، ما باید افت ولتاژ قابل توجهی را برای نصب مناسب کابل سیم کشی برق و پس از آن نظارت بار در نظر بگیریم.



علاوه بر این، وقتی صحبت از سیم‌کشی برق می‌شود، کابل‌ها، ووفرها و بلندگوها، در میان سایر ماشین‌های الکتریکی مورد استفاده برای طراحی گنجینه‌ها، همگی تحت موضوعات گونه‌های خاص بر اساس گیج قرار دارند. در نتیجه، گیج سیم برق مناسب برای ووفرها و بلندگوها با توجه به طول و ارتفاع آنها و نصب یا عدم نصب صحیح آنها در دیوار تعیین می شود.



به غیر از آن، برای اینکه بتوانید سیم را به طور کامل و مطمئن و ایمن داشته باشید، ابتدا باید جریان آن را با یک گیج سیم کشی برق بررسی کنید و ببینید که آیا کمکی است و کار با آن آسان است یا خیر. و به یاد داشته باشید، "سیم برای سازندگان گنج در معرض عوامل استرس فیزیکی است." در آن صورت، برای پیدا کردن گیج صحیح برای یک پروژه خاص، از ابزار تجویز شده استفاده کنید.



پنج مرحله ملموس و ارزشمند وجود دارد که می تواند شما را در انجام کارآمد اندازه گیری راهنمایی کند. آنها به شرح زیر است:



اولین کاری که همیشه باید انجام دهید این است که قبل از اندازه گیری قطر آن، غیرنقاله را از سیم کشی برق و سیم های ماشین حذف کنید.

با کمک یک راپیر کاتر، در اطراف مرز عایق گوه بزنید و اجازه دهید در انتهای خود بچرخد.

سیم کشی غیرفلزی و گیج سیم را با استفاده از ابزار اندازه گیری که اندازه گیری این فلزات را مشخص می کند، اندازه گیری کنید.

از گیج کنار دیافراگم استفاده کنید تا سیم را به طور مناسب و بدون فضا قرار دهید. ابزارهای گیج برای سیم های غیر آهنی مقیاس گیج متفاوتی نسبت به سیم های آهنی دارند.

سیم های حاوی آهن را با استفاده از گیج استاندارد سیم (SWG) اندازه گیری کنید.

سیم های کوتاه را در غارهای گرد گیر کنید.

4. آمپر نمودار اندازه کابل برق چیست؟

با این فرض که همه ما می فهمیم نمودار چیست، بنابراین باید اصطلاح "آمپر" را درک کنیم. آمپر یک آمپر است و به قدرت یا انرژی جریان الکتریسیته گفته می شود که بر حسب آمپر تعیین و اندازه گیری می شود.



همچنین آمپر نمودار حداکثر جریانی است که یک هادی می تواند به طور مداوم تحت شرایط استفاده بدون تجاوز از درجه دمایی خود حمل کند. توجه داشته باشید که برای جلوگیری از گرم شدن بیش از حد سیم باید از اندازه صحیح سیم برق برای جریان (بار) مورد نیاز مدار استفاده کنید.



جدای از آن، اطمینان حاصل کنید که تعداد و انواع چرخ دنده های الکتریکی به یک مدار متصل شده اند تا بررسی میزان مورد نیاز رسانا آسان تر شود. معمولاً یک مدار اندازه کابل خانه با عملکرد عمومی برای 20 آمپر طراحی می شود. در حالی که کابل برق مدار روشنایی ممکن است فقط برای 15 آمپر طراحی شود،



یکی از شناخته شده ترین، ساده ترین و ساده ترین روش ها برای محاسبه آمپر نمودار، گرفتن وات و تقسیم آن بر ولتاژ است. به عنوان مثال، بیایید وات مثلاً یک چراغ روشنایی را که قرار است انجام دهید یا در آن کار کنید، 100 و ولت آن را 20 در نظر بگیرید. با این کار، باید 100 را بر 20 تقسیم کنید و 5 دریافت خواهید کرد. از نظر ریاضی، باید به این صورت ظاهر شود: 20/100 = 5.



با انجام این کار، درست مانند هر کار دیگری که به ابزار نیاز دارد، اندازه کابل های برق نیز دارای ابزارهایی هستند که محاسبه آسان آمپر نمودار را با استفاده از ابزارهایی مانند مولتی متر امکان پذیر می کنند. این ابزار به عنوان یک چرخ دنده دستی کوچک تعریف می شود که می تواند مقاومت، ولتاژ و آمپر را اندازه گیری کند.



همیشه عاقلانه است که به خاطر داشته باشید که هنگام برنامه ریزی یا وظیفه استفاده از این نوع ابزار، برای شما حیاتی است که بدانید مدل خاصی که استفاده می کنید دارای چه رتبه ای است. یک مثال خوب زمانی است که مولتی مترها درجه بندی می شوند یا انتظار می رود که مقدار مشخصی جریان را تحمل کنند. اگر از مولتی متر پنج آمپر استفاده می کنید، اما 100 آمپر از آن عبور می کنید، فیوز مولتی متر آسیب می بیند.



درک و اندازه آمپر ضروری است، به خصوص هنگام کار بر روی یک نصب روشنایی یا پروژه الکتریکی. شما باید مطمئن شوید که سیم‌های برقی که استفاده می‌شوند، جریان بیشتری از حد توان خود دریافت نمی‌کنند و برای آن‌ها درجه‌بندی شده‌اند.



در مثال بالا، اندازه کابل سیم کشی برق در مکانیزم تنها می تواند جریان الکتریکی تا پنج آمپر را تحمل کند. بر اساس ولت و وات مورد استفاده، قرار نیست بیشتر از آن را حمل کنند. قبل از اینکه کار خود را انجام دهید، همیشه مطمئن شوید که تمام سیم های یک سوکت چراغ را برای یک آمپر تست کنید تا بدانید قبل از نصب چراغ هایی با وات خاص، چقدر جریان می تواند تحمل کند.



5. طول کابل برق چند میلی متر است؟

عمدتاً، وقتی با اندازه کابل برق در میلی‌متر مربع سروکار دارید، احتمالاً آنچه را که ما کابل‌کشی دو هسته‌ای و ارت می‌نامیم را می‌بینید که در هر مکان در مکان‌های مختلف کار و خانه‌ها در اندازه‌های مختلف استفاده می‌شود. معمولاً 2.5 میلی متر و 1-1.5 میلی متر رایج ترین میکرومترهای مورد استفاده برای کارکنان پریز و چراغ ها هستند.



علاوه بر آن، کابل برق دیگری نیز به نام دو هسته ای وجود دارد که برای کابل های برق داخلی و خارجی استفاده می شود. و همانطور که از نام حمایت می کند، دوقلو شکلی از دو ناف دیگر است که با ژاکت بیرونی و زمین در بین آنها مرتبط است. با گنجاندن رنگ های هماهنگ، کابل دو هسته ای نیز معروف است که از یک غلاف طلایی برای امتیاز زنده و یک بازوی آبی برای هسته خنثی ساخته شده است. هسته زمین در روکش سبز و زرد واضح است (اما وقتی آن را نصب کنید سبز می شود). سپس باید آن را با یک آستین عایق به اندازه کافی بپوشانید.



علاوه بر این، هسته دیگری که به طور کامل به سیم کشی کابل برق کمک می کند فلکس نام دارد. این یکی معمولاً برای سیم کشی ثابت و محکم به وسایل و چراغ های شما می پیوندد و همان هدف هسته دوقلو را انجام می دهد. با این حال، این کابل در طیف وسیعی از اندازه ها قابل دستیابی است. در زیر نمونه‌ای از جدولی آورده شده است که اندازه‌های مختلفی را که ممکن است برای رتبه‌بندی‌های مختلف لوازم خانگی لازم باشد نشان می‌دهد:



منبع: https://zwcables.com/electrical-cable-size/

کابل های مقاوم به دما: مقایسه تفلون و سیلیکون

در دنیای سیم و کابل، انتخاب زیادی از محصولات کابل کشی وجود دارد که هر برنامه دارای تعدادی جایگزین مقرون به صرفه است. سیم و کابل با دمای بالا مشابه هستند اما معمولاً به محصولات کابل کشی محبوب سیلیکونی و تفلون محدود می شوند.



تفلون و سیلیکون از جمله محبوب ترین ترکیبات عایق در بازارهای مختلف هستند. بازار سیم و کابل برق تفاوتی ندارد، زیرا از سیم عایق تفلون و سیلیکون برای انواع مختلف کاربردها استفاده می شود. معمولاً این عایق‌های قابل اعتماد در کاربردهایی که شامل تجهیزات پخت و پز و خشک کردن، اجاق‌های خانگی و صنعتی، هواپیماها و فرآوری نفت، کاربردهای هوافضا و سایر مواردی است که دما از 150 درجه سانتی‌گراد فراتر می‌رود، استفاده می‌شود.





سیم و کابل تفلون عایق

تفلون یک محصول منحصر به فرد است که توسط سازمان "دوپون" در سال 1938 ساخته شد. تفلون به عنوان یک عایق در کاربردهای سیم کشی و سیم کشی با مشخصات mil-spec بسیار قابل اعتماد است، اما بیشتر به دلیل توانایی آن در عملکرد در دمای بالا شناخته شده است. تنظیمات قابل اعتماد بر خلاف جایگزین های سیلیکونی، سیم و کابل تفلون می توانند تا 450 درجه سانتیگراد را به طور مداوم تحمل کنند. این دوام تنها به این دلیل امکان پذیر است که فایبرگلاس با استفاده از پوشش تفلون در دمای بالا ایجاد شده است. این همان چیزی است که بسیاری از سازه های TGGT، TCGT و MGT دوام خود را ایجاد می کنند، اما انعطاف پذیری خود را نیز از دست می دهند.

برای دیدن قیمت سیم ارت روکش دار اینجا کلیک کنید.



کاربردهای سیم کشی تفلون

تفلون طیف گسترده ای از کاربردهای مختلف دارد و همانطور که قبلاً گفته شد، معمولاً در کاربردهای سیم قلاب عمومی، نظامی یا در دمای بالا استفاده می شود. دوام مطلوب ترین عامل در مورد این کابل ها است زیرا می توانند در دماهای تا 450 درجه سانتیگراد زنده بمانند. به طور کلی، تفلون در کاربردهایی استفاده می شود که نیاز به مقاومت در برابر حرارت، مقاومت در برابر خوردگی و مقاومت در برابر اصطکاک یا سایش دارند. برخی از کاربردهایی که تفلون برای آنها متکی است عبارتند از: اتوماسیون و روباتیک، تهویه مطبوع، ناوبری، فرمان برقی و صندلی های گرم شونده در خودروها. سیم و کابل عایق تفلون با ساختارهای قوی و بادوام، آماده انجام هر گونه تنظیمات حتی سخت افزاری است.

درجات مختلف تفلون (ETFE، PTFE، FEP )

تفلون در ابتدا با یک شکل اولیه ساخته شد، اما با گذشت زمان و پیشرفت تکنولوژی، تکامل تفلون به آرامی به پیشرفت خود ادامه داد.



انواع تفلون:



PTFE: پلی تترا فلوئورواتیلن



FEP: اتیلن پروپیلن فلوئوردار



ETFE: اتیلن تترا فلوئورواتیلن



PFA: PFA یک "محصول کوپلیمری از PTFE است. کومونومر پرفلوئوروآلکیل وینیل اتر در تبلورپذیری و وزن مولکولی برای دستیابی به خواص مکانیکی خوب و فرآیند پذیری مذاب بدون از بین بردن عملکرد حرارتی و مقاومت شیمیایی" (فلوروکربن) دخالت می کند.





SGI - سیم عایق سیلیکونی انعطاف پذیر



سیم و کابل سیلیکونی عایق

سیم سیلیکونی از نظر درجه حرارت و ولتاژ شبیه تفلون است، اما از بسیاری جهات دیگر منحصر به فرد است. سیلیکون یکی از انعطاف‌پذیرترین کابل‌هایی است که می‌تواند در کاربردهای سخت در دمای بالا عمل کند. افزایش انعطاف‌پذیری این کابل‌ها را قادر می‌سازد تا در مکان‌ها و مناطقی که دسترسی به آن‌ها مشکل است و ممکن است در معرض تعمیر و نگهداری مداوم باشند، استفاده شوند. انعطاف‌پذیری سیلیکون منحصربه‌فرد است و به پرسنل برق اجازه می‌دهد تا از روش‌های مختلف برای درک چگونگی تبدیل یک برنامه خاص به واقعیت استفاده کنند. سیلیکون علاوه بر این در برابر ازن، هوازدگی و پیری و همچنین اشعه ماوراء بنفش و پرتوهای رادیواکتیو مقاوم است.

کاربردهای سیم کشی سیلیکونی

سیلیکون، به عنوان یک عایق، دارای بسیاری از ویژگی های منحصر به فرد است که به کابل تعیین شده کمک می کند تا نیازهای خود را در برنامه های خاص برآورده کند. انعطاف پذیری در محیط های با دمای بالا یکی از این مزایای منحصر به فرد است که سیلیکون نمونه ای از آن است. این افزایش انعطاف‌پذیری به همین دلیل است که کابل‌های SGI می‌توانند به عنوان سیم اتصال در کاربردهای با دمای بالا استفاده شوند. قرار گرفتن در مکان‌های تنگ و تحمل حمل‌ونقل متوسط، این کابل‌ها را قادر می‌سازد تا در تنظیمات برنامه مورد استفاده قرار گیرند که بسیاری از محصولات کابل‌کشی دیگر نمی‌توانند. عایق سیلیکونی نیز به عنوان سیم فایبرگلاس تعیین شده با دمای بالا، به ویژه با ساختارهای مختلف SEW و SRML موجود است.



نتیجه گیری تفلون در مقابل سیلیکون

به طور کلی، هر دو محصول کابل کشی سیلیکونی و تفلون برای طیف گسترده ای از کاربردها عالی هستند، چه به عنوان یک سیم قلاب همه منظوره یا یک کابل بسیار مقاوم که تحت مراقبت و نگهداری مداوم باشد. درک زمان و مکان استفاده از کابل های چند منظوره نه تنها به صرفه جویی در بودجه شما کمک می کند، بلکه می تواند راه اندازی و نگهداری برنامه های مورد نظر را به طور فزاینده ای آسان تر کند. وقتی صحبت از سیم عایق سیلیکون و تفلون می شود، هر دو مزایای مشابه و متفاوتی دارند که به این ساختارهای مختلف اجازه می دهد تا کاربردهای زیادی در بازارهای مختلف داشته باشند.

سیم و کابل در طیف وسیعی از ساختارهای متنوع موجود است که هر کدام ویژگی های متفاوتی را برای کاربرد مورد نظر ارائه می کنند. اینها می توانند از ضد آب بودن، سطوح مختلف انعطاف پذیری، مقاومت در برابر مواد شیمیایی و مواد مضر و حتی مقاومت در برابر سطوح مختلف دمایی متفاوت باشند. ساختار خاصی که ما آن را تجزیه خواهیم کرد، ساخت و ساز MGT است که همچنین دارای بالاترین درجه حرارتی است که به راحتی در دسترس است.



توضیحات MGT:

سازه MGT به دلیل ساختار بسیار مقاوم در برابر دما شناخته شده است، که آن را قادر می سازد در برخی از سخت ترین برنامه ها مورد استفاده قرار گیرد. در مقایسه با سایر سیم‌های با دمای بالا، MGT دارای بالاترین ساختار مقاوم در برابر دما است، زیرا می‌تواند به طور مداوم در دمای 450 درجه سانتی‌گراد کار کند در حالی که سازه‌های دیگر مانند TGGT و TCGT فقط تا 260 درجه سانتیگراد قبل از شروع تجزیه مواد می‌توانند مقاومت کنند.

برنامه سیم کشی MGT:

ساخت سیم کشی MGT برخی از کاربردهای وابسته به دما را در تعدادی از بازارهای تولیدی مانند کارخانه های آهن، کارخانه های فولاد، کارخانه های شیشه و کوره های سیمان دارد. سیم MGT همچنین دارای محافظت اضافی در برابر آسیب های مکانیکی در هنگام جابجایی، نصب و سرویس است.



به طور کلی، سیم دمای بالا MGT در درجه بندی های مختلف دمایی موجود است که از 450 درجه سانتی گراد در انتهای پایین و تا 538 درجه سانتی گراد در انتهای بالا متغیر است. این کابل با دمای بالا برای طیف گسترده ای از کاربردها مضر است زیرا یکی از تنها ساختارهایی است که می تواند به طور قابل اعتماد در محیط های با دمای بالا کار کند.





منبع: https://www.sycor.com/blog/post/silicone-vs-teflon/

آیا سیم نول نازک تر از سیم فاز است؟

در مورد اندازه سیم خنثی سردرگمی زیادی وجود دارد. سیم خنثی در سیم کشی تک فاز مورد نیاز است. برخی می گویند که سیم نول باید نازک تر از سیم فاز باشد، برخی می گویند باید ضخیم تر از سیم فاز باشد و برخی می گویند سیم نول باید به اندازه سیم فاز باشد. حال سوال این است که کدام جمله درست است؟ در یک کلام ساده می گویم که بستگی به نوع سیم کشی، بار و عوامل دیگر دارد. بیایید با جزئیات بحث کنیم.

برای خرید کابل ارت و سیم افشان به فروشگاه زیتون کابل مراجعه کنید.



چه زمانی سیم خنثی باید به اندازه سیم فاز باشد؟



سیم خنثی باید به اندازه سیم فاز در مدار تک فاز دو سیمه باشد.

در اینجا در شکل بالا مشاهده می کنید که یک بار به منبع تغذیه تک فاز متصل است. در اینجا، سیم خنثی نیز بخشی از مدار زنده است زیرا جریان یکسانی از سیم فاز و سیم نول عبور می کند. همانطور که در اینجا، جریان در هر دو سیم برابر است، بنابراین اندازه هر دو سیم باید برابر باشد.



طبق استاندارد برق (IEC 60364-5-52)

سیم خنثی باید به عنوان رسانای برق یا فاز در نظر گرفته شود.

هادی خنثی باید دارای سطح مقطع مشابه با هادی فاز در مدار تک فاز دو سیمه باشد.





چه زمانی سیم خنثی باید از سیم فاز نازک تر باشد؟



اندازه سیم خنثی ممکن است کمتر از سیم فاز در مورد بار متعادل سه فاز در نظر گرفته شود که سیم خنثی عمدتاً به زمین متصل است.



سمت LT ترانسفورماتور یا ترمینال خنثی دینام به زمین متصل است. در اینجا هدف اصلی سیم خنثی زمین کردن جریان خطا در صورت عدم تعادل یا هارمونیک است. در اینجا سیم خنثی جریان بار را حمل نمی کند. در این حالت، اندازه سیم خنثی ممکن است کمتر از سیم فاز باشد.

طبق استاندارد برق (IEC 60364-5-52)

هنگامی که هر هادی فاز دارای سطح مقطع بیشتر از 16 میلی متر مربع (برای مس) یا 25 میلی متر مربع (برای آلومینیوم) در سیستم چند فاز باشد، در این صورت هادی خنثی ممکن است سطح مقطع کمتری نسبت به هادی فاز جداگانه داشته باشد. .

اگر هارمونیک در یک سیستم چند فازی بیشتر از 10٪ باشد، هادی خنثی باید اندازه هادی های فاز را داشته باشد.







چه زمانی سیم خنثی باید ضخیم تر از سیم فاز باشد؟



سیم خنثی باید ضخیم تر از سیم فاز باشد، در صورتی که هیچ. بارها از یک خنثی مشترک استفاده می کند.

به طور کلی، در سیم کشی خانه از سیم خنثی مشترک برای همه بارها استفاده می شود، در این حالت، نول باید ضخیم تر باشد زیرا سیم خنثی جریان بیشتری نسبت به جریان فاز دارد.



سیم فاز چیست؟



در یک سیستم الکتریکی نام های زیادی برای انواع مختلف سیم ها وجود دارد. در سیستم های ولتاژ بالاتر، معمولاً یک سیستم تک فاز یا سه فاز خواهید داشت. سیم های فاز در این سیستم ها سیم های داغ هستند. هر زمان که سیستم منبع تغذیه داشته باشد، سیم‌های فاز داغ می‌شوند، بنابراین مطمئن شوید که بدون انجام اقدامات احتیاطی مناسب، آنها را لمس نکنید.



سیستم تک فاز

هنگامی که به یک سیستم برق تک فاز نگاه می کنید، در اکثر موارد در مجموع سه یا چهار سیم خواهید دید. این سیم ها در داخل عایق به هم متصل می شوند. دو سیم داغ (سیم فاز) و یک سیم خنثی پیدا خواهید کرد. علاوه بر این، اغلب یک سیم زمین در محل وجود دارد. هر یک از سیم های دو فاز 120 ولت برق تولید می کند که در مجموع 240 ولت برق تولید می کند. اینها معمولاً برای خشک کن های برقی، بخاری های آب گرم و سایر وسایل استفاده می شوند.



سیستم سه فاز

در یک سیستم سه فاز چهار یا پنج سیم خواهید یافت. سه سیم اول سیم های داغ خواهند بود که هر کدام 120 ولت برق دارند. چهارمی یک سیم خنثی خواهد بود و در نهایت باید یک سیم زمین نیز وجود داشته باشد.



رنگ سیم های فاز

در یک سیستم تک فاز، متوجه خواهید شد که دو سیم داغ در بیشتر موارد سیاه و قرمز رنگ هستند، اگرچه گاهی اوقات فقط سیاه هستند. در یک سیستم سه فاز، سه سیم داغ مشکی، آبی و قرمز هستند. با این حال، مانند هر سیستم برقی، نمی توانید روی این واقعیت حساب کنید که سیم ها به درستی رنگ شده اند. همیشه مهم است که اقدامات لازم را برای تأیید اینکه هر سیم چیست و آن را از همه منابع برق قبل از تعامل با سیم ها به هر طریقی حذف کنید، بسیار مهم است. این امر به ویژه در مورد این سیستم های سیم فاز مهم است زیرا آنها ولتاژ بالاتری نسبت به سیم های برق استاندارد 120 خواهند داشت.



راهنمای علامت گذاری سیم

یاد بگیرید که چگونه سیم ها و کابل ها را برای بهبود ایمنی الکتریکی مدیریت کنید.

وقت آن است که در مورد رنگ سیم خنثی صحبت کنیم. در حالی که درک و استفاده صحیح از تمام رنگ های سیم مهم است، سیم خنثی قطعه ای است که به طور مداوم از هر سیستم الکتریکی نادیده گرفته می شود. سیم های خنثی وظیفه مهم بازگشت جریان به منبع برق اصلی را دارند. این یک تابع ضروری برق متناوب است و ما باید بتوانیم این سیم ها را به درستی شناسایی کنیم و مطمئن شویم که از آنها برای اتصالات ولتاژ مناسب استفاده می کنیم.



الکتریسیته آنقدر فراگیر است که اغلب به نحوه کارکرد آن فکر نمی کنیم. ما فقط می توانیم یک سوئیچ را بچرخانیم یا یک سیم را وصل کنیم و بوم کنیم: ما نور داریم. ما اغلب به آن فکر نمی کنیم تا زمانی که برق قطع شود یا نوعی نقص سیم کشی وجود داشته باشد.



در تأسیسات صنعتی، جایی که برق تقریباً در همه جنبه‌های کاری که کارگران انجام می‌دهند، نقش دارد، اهمیت پایبندی به پروتکل‌های سیم‌کشی مناسب و کدهای رنگ سیم‌کشی بسیار مهم‌تر است. بهترین راه برای حفظ کد و تصادف بدون تصادف از نظر الکتریکی، رعایت کدهای رنگ سیم است. اما ابتدا بهتر است بفهمیم سیم خنثی دقیقا چیست، چرا مهم است و چگونه سیم خنثی را بر اساس رنگ تشخیص دهیم.



اهمیت سیم خنثی

در مورد سیم خنثی و کاری که انجام می دهد، افسانه ها و اشتباهات زیادی وجود دارد. معمولاً با سیم های زمین اشتباه گرفته می شود. برخی از مردم ممکن است حتی ندانند که این سیم ها در چه سیستم های برق یافت می شوند.



سیم های خنثی فقط در برق AC وجود دارند. توان DC از مثبت، منفی و زمین تشکیل شده است. از سوی دیگر، برق متناوب دارای سیم‌های داغ (که در سه فاز هستند)، یک نول و یک زمین دارد. این سیم خنثی است که اجازه می دهد تا جریان متناوب شود، زیرا سیم خنثی به عنوان مسیر بازگشت به منبع برق عمل می کند.



سیم خنثی اغلب با سیم زمین اشتباه گرفته می شود، اما در واقعیت، آنها دو هدف مجزا را دنبال می کنند. سیم های خنثی جریان ها را به منبع تغذیه برای کنترل و تنظیم بهتر ولتاژ منتقل می کنند. هدف کلی آن این است که به عنوان مسیری برای بازگشت انرژی عمل کند. سیم‌های زمین مسیرهای الکتریکی هستند که برای حمل جریان‌های خطا در هنگام بروز ناهنجاری برق طراحی شده‌اند. آنها جریان را حمل نمی کنند - هدف آنها تامین ایمنی اپراتور است.



بهترین مثال از سیم زمینی که کار خود را انجام می دهد این است که وقتی رعد و برق به ساختمان برخورد می کند، سیم زمین تمام انرژی اضافی را می گیرد و آن را از خانه دور می کند تا تلویزیون یا رایانه شما منفجر نشود.

نکاتی که در مورد خنثی باید بدانید:



خنثی ها مانند سیم های زمین نیستند

خنثی ها برای انتقال جریان ها به منبع برق کار می کنند

خنثی یک جزء حیاتی در برق AC است

چرا انواع مختلفی از رنگ سیم خنثی وجود دارد؟

سیم خنثی

برق متناوب بر اساس تعداد ولتی که سیم ها حمل می کنند انواع مختلفی دارد. کدهای رنگ سیم خاصی برای طبقه بندی های مختلف ولت وجود دارد. این رنگ ها باید متفاوت باشند زیرا سیم ها باید بر اساس مقدار ولتاژی که برای آن استفاده می شود ترکیب شوند.



مهم است که بتوانید سیم های مناسب را برای کاربرد مناسب شناسایی و به درستی استفاده کنید تا از مشکلات الکتریکی جلوگیری کنید.



برق متناوب (12/208/240 ولت)

برق متناوب بر اساس تعداد ولتی که سیم ها حمل می کنند انواع مختلفی دارد. این ولتاژ اغلب در خانه ها و مشاغلی که به انرژی زیادی نیاز ندارند یافت می شود.



برای برق متناوب با استفاده از این مقادیر ولتاژ، رنگ سیم خنثی سفید خواهد بود.



برق متناوب (277/480 ولت)

این اتصالات ولتاژ بالا که در محیط های تولیدی و صنعتی رایج است، از رنگ های مختلف سیم پیروی می کنند. از آنجایی که این اتصالات پتانسیل جدی تری برای برق گرفتگی مرگبار یا سایر آسیب های جدی دارند، دریافت صحیح کدهای رنگ بسیار مهم است.



برای برق متناوب با استفاده از این مقادیر ولتاژ، رنگ سیم خنثی خاکستری خواهد بود.



منبع: https://www.creativesafetysupply.com/articles/neutral-wire-color/

انواع عایق سیم و کابل

در دنیای سیم و کابل، همیشه نوآوری های جدید و انواع مختلفی از جایگزین ها وجود دارد که هر یک به محصولات سیم کشی مختلف کمک می کند تا نقش های خاصی را ایفا کنند. یکی از مهمترین قطعات یک محصول الکتریکی امروزه نوع عایق است که به آن عایق برق نیز می گویند.



قبل از پرداختن به طیف گسترده عایق های مختلف فرموله شده شیمیایی، اجازه دهید ابتدا به هدف عایق الکتریکی بپردازیم. همانطور که از نام آن پیداست یک عایق است به این معنی که چیزها (الکتریسیته) را درون خود نگه می دارد. ویکی‌پدیا آن را این‌گونه تعریف می‌کند: «ماده‌ای که بارهای الکتریکی داخلی آن آزادانه جریان نمی‌یابد یا جریان الکتریکی بسیار کمی از آن تحت تأثیر میدان الکتریکی عبور می‌کند (ویکی‌پدیا).»



تعداد قابل توجهی عایق سیم‌کشی وجود دارد که از ترکیبات شیمیایی تقریباً یکسان گرفته تا کاملاً متفاوت هستند. بسیاری از این سازه‌های مشابه اساساً یکسان هستند، اما برخی از تولیدکنندگان برخی از ویژگی‌های ساختار را اندکی تغییر داده‌اند، زیرا به آنها اجازه می‌دهد علامت تجاری مواد را ثبت کنند. این امر پوشش مقدار قابل توجهی از ترکیبات بسیار مشابه را به طور فزاینده ای دشوار می کند. بنابراین، کارآمدترین راه برای شکستن این عایق ها، ساخت ترکیبی اولیه و محبوب آنهاست.

برای مشاهده لیست قیمت کابل برق اینجا کلیک کنید.



عایق سیم پلاستیکی

عایق پی وی سی (پلی وینیل کلراید)



پی وی سی سومین پلیمر پلاستیکی پرتولید است. PVC انعطاف پذیر، سفت و سخت و نسبتاً آسان برای استفاده است، در حالی که یکی از مقرون به صرفه ترین انتخاب ها است. محدوده دمای معمولی -55 درجه سانتیگراد تا 105 درجه سانتیگراد است و در کاربردهای مختلف پزشکی، غذایی، تجاری و بسیاری از کاربردهای خانگی استفاده می شود. ترکیب پی وی سی با سایر نرم کننده ها به کابل انعطاف و استحکام بیشتری می بخشد، که آن را قادر می سازد در تنظیمات سخت کاربردی بسیار متنوع باشد.

عایق پلی اتیلن (پلی اتیلن)



تولید شده ترین پلاستیک در جهان به دلیل تطبیق پذیری آن در کاربردها و قیمتی که با آن همراه است. پلی اتیلن به عنوان بخشی از خانواده ترموپلاستیک ها می تواند به طور مداوم گرم شود و به هر شکلی دوباره قالب گیری شود. داشتن عایق دی الکتریک کم و عایق پلی اتیلن با کاپیتان کم برای طیف وسیعی از کاربردها در حالی که در برابر اسیدها، حلال ها، آب و قلیاها مقاوم است، قابل استفاده است.



عایق PP (پلی پروپیلن)



PP یک پلیمر ترموپلاستیک است که از گروه پلی اولفین منشاء می گیرد. قابل استفاده بودن برای طیف وسیعی از کاربردها PP غیر قطبی است و مقاومت حرارتی بالاتری دارد، پوسته بیرونی سخت‌تر و انعطاف‌پذیری کمتری دارد. عایق PP همچنین دارای محدوده دمایی 30- تا 105 درجه سانتیگراد است.





عایق PUR (پلی اورتان)



PUR پلیمری است که دارای واحدهای آلی است که توسط کربنات به هم متصل شده اند. از آنجایی که PUR در دماهای پایین بسیار انعطاف پذیر و سخت است، معمولاً به دلیل خواص الکتریکی ضعیف و اشتعال پذیری آن استفاده نمی شود، اما همچنان یک انتخاب قوی با محافظت از ژاکت بیرونی است.





عایق نایلونی



نایلون دارای مقاومت استثنایی برش، مواد شیمیایی و سایشی است. نایلون همچنین بسیار انعطاف پذیر است و معمولاً روی مواد عایق نرم تر اکسترود می شود. نایلون یک جایگزین قوی برای کاربردهایش است، اما نفوذ رطوبت ضعیف‌تری دارد که خواص الکتریکی کلی آن را کاهش می‌دهد.







عایق سیم لاستیکی

عایق TPR (لاستیک ترموپلاستیک)



TPR به عنوان الاستومر ترموپلاستیک یا TPE نیز شناخته می شود. ترکیبی قوی از لاستیک و سایر نرم کننده ها، این جایگزین عایق دارای مقاومت موثر در برابر حرارت، آب و هوا و سن است. TPR یک عایق بسیار همه کاره بودن یک انتخاب قوی برای محیط های سخت و سخت است.

عایق نئوپرن (پلی کلروپرن)



نئوپرن با داشتن مقاومت شیمیایی قوی، معمولاً برای صنایع نظامی، معدن، نیرو و نفت استفاده می شود. نئوپرن یک انتخاب قوی برای کاربردهای سخت تر است، زیرا هدایت الکتریکی آن به خوبی با سایر جایگزین های کاربردی تجاری رسانا تر مقایسه نمی شود.







عایق استایرن بوتادین (SBR)



این لاستیک مصنوعی از استایرن و بوتادین ساخته شده است که به آن اجازه می دهد تا جایگزین اکثر لاستیک های طبیعی دیگر شود. محدوده دمایی این ماده عایق منحصر به فرد 55- تا 90 درجه سانتی گراد است. در نهایت، این ماده در برابر سایش نیز مقاوم است.







عایق لاستیکی سیلیکونی



سیلیکون یک ماده عایق سیم کشی همه منظوره است که بسیار مورد استفاده قرار می گیرد. سیلیکون همچنین به طور مداوم برای کاربردهای با درجه حرارت بالا از 150 درجه سانتیگراد یا 250 درجه سانتیگراد استفاده می شود، با توجه به درجه استفاده شما.







عایق EPR (لاستیک اتیلن پروپیلن).



EPR برای کاربردهای ولتاژ بالا استفاده می شود. مشابه لاستیک EPDM، این الاستومر مصنوعی دارای ویژگی های حرارتی عالی، با سطح مقطع بسیار کوچکتر است. EPR همچنین دارای محدوده دمایی 50- تا 160 درجه سانتیگراد است.







عایق لاستیکی



این عایق به لاستیک طبیعی اشاره دارد که دارای طیف گسترده ای از فرمول ها است که می تواند به طور خاص برای هر نیاز کاربردی اعمال شود. لاستیک انتخاب محکمی است، زیرا عبور الکتریسیته از آن بسیار دشوار است، اما به راحتی از طریق عایق عبور می کند. این ماده عایق همچنین در برابر ازن و روغن مقاوم است.





عایق سیم فلوروپلیمر

عایق PFA



PFA یک گزینه کارآمد در مصرف برق است که می تواند دمای بین 100- تا 250 درجه سانتی گراد را تحمل کند. PFA معمولا در سیم ترموکوپل استفاده می شود، اما در کاربردهای صنایع نظامی، هوافضا، نفت و گاز نیز بسیار موثر است. PFA در برابر آتش، مواد شیمیایی، UV مقاوم است و انعطاف پذیری خوبی دارد.







عایق PTFE (پلی تترا فلوئورواتیلن)



PTFE یک عایق بسیار قابل اعتماد است که به طور مداوم در طول برنامه مورد نیاز عمل می کند. PTFE قادر به مقاومت در محدوده دمایی -60 درجه سانتیگراد تا 200 درجه سانتیگراد است و دارای مقاومت در برابر آتش، اشعه ماوراء بنفش، شیمیایی، با انعطاف پذیری عالی است.

عایق FEP (اتیلن پروپیلن فلوئوردار)



دارای خواص الکتریکی عالی، دامنه دمایی وسیعی است که می توان آن را اعمال کرد و در برابر مواد شیمیایی بسیار مقاوم است. با داشتن محدوده دمایی 80- تا 200 درجه سانتی گراد، عایق FEP را می توان به طور مداوم در صنایع شیمیایی، هوانوردی، پزشکی، الکترونیک و صنایع هوا فضا اعمال کرد.





عایق ETFE (اتیلن تترا فلوئورواتیلن)



ETFE یک پلاستیک اساسی است که از فلوئور ساخته شده است. این در طیف گسترده ای از کاربردها مفید است و دارای مقاومت در برابر خوردگی خوب، استحکام بالا، با محدوده دمایی گسترده است. این عایق کارآمد نیز قابل بازیافت است و انتقال داده ها را بهبود می بخشد و در عین حال وزن کلی سیم را کاهش می دهد.



عایق TPE (الاستومرهای ترموپلاستیک)



TPE دارای محدوده دمایی -50 درجه سانتیگراد تا 105 درجه سانتیگراد، مقاومت در برابر آتش، مقاومت در برابر اشعه ماوراء بنفش و انعطاف پذیری قابل اعتماد است. TPE معمولاً در برنامه هایی که نیاز به کابل کنترل قابل حمل دارند، در صنعت پزشکی، صنعت خودرو و در رباتیک استفاده می شود. TPE همچنین می تواند اکسترود، قالب گیری و استفاده مجدد شود، همه اینها در حالی که انعطاف پذیری و سایر خواص عایق های لاستیکی مشابه حفظ می شود.

عایق فایبرگلاس



عایق های فایبر گلاس در کاربردهایی شامل عملیات حرارتی، کوره های شیشه و سرامیک، ریخته گری و کاربردهای گسترده در پردازش آلومینیوم استفاده می شود. علاوه بر این، عایق در برابر سایش، مواد شیمیایی و رطوبت مقاوم است.





طیف گسترده ای از انواع مختلف عایق وجود دارد که هر کدام ویژگی های بالقوه متفاوت و منحصر به فردی را برای هادی هایی که پوشش می دهند به ارمغان می آورد. توانایی انتخاب عایق مناسب، با سیم مناسب، برای کاربردهای خاص، می‌تواند درک آن دشوار باشد، و حتی اگر بی‌تجربه باشید، حتی بیشتر از آن. در اینجا در Sycor Technology، ما متوجه شدیم که همه افراد حرفه ای تمام وقت در صنعت سیم کشی ندارند و ممکن است برای اولین بار سیم بخرند. با فروش باتجربه خود، ما قادر خواهیم بود دقیقا مشخص کنیم که چه عایق هایی به بهترین وجه با راه حل مورد نظر شما مطابقت دارند. با خیال راحت تماس بگیرید یا ایمیل بزنید، و ما خوشحال می شویم به هر سوالی که ممکن است در مورد مواد عایق و سیم هایی که محافظت می کنند پاسخ دهیم.



منبع: https://www.sycor.com/blog/post/wiring-insulation-types/
